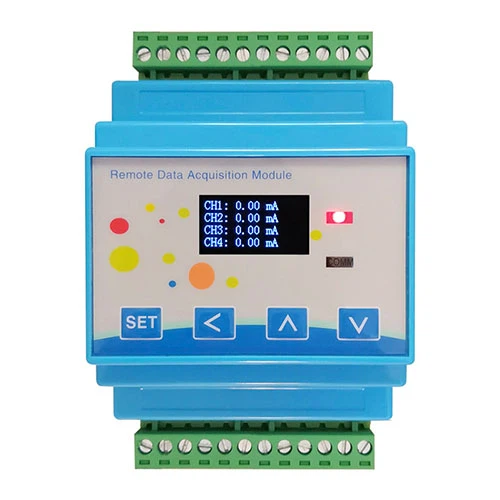

8-Η μονάδα αναλογικής εισόδου 485 καναλιού είναι μια μονάδα απομακρυσμένης λήψης δεδομένων MODBUS RTU που έχει σχεδιαστεί για μέτρηση γραμμικής εισόδου σήματος και μπορεί να χρησιμοποιηθεί για απομακρυσμένη λήψη δεδομένων 8-αναλογικών καναλιών. 8-Η μονάδα αναλογικής εισόδου καναλιού 485 διαθέτει τρεις συναρτήσεις. Επιτρέπει εύκολη και απρόσκοπτη σύνδεση χωρίς προγράμματα οδήγησης με διάφορα λογισμικά διαμόρφωσης, οθόνες αφής και διαφορετικά συστήματα DCS (Distributed Control System). Η είσοδος μέτρησης έχει ανάλυση AD 16-bit. Επιπλέον, μπορεί να χρησιμοποιηθεί ως αξεσουάρ μέτρησης PLC (Programmable Logic Controller).
Χαρακτηριστικά
Μια ψηφιακή έξυπνη μονάδα απόκτησης δεδομένων με πυρήνα-επεξεργαστή σήματος υψηλής ταχύτητας και μικροεπεξεργαστή.
Ο σχεδιασμός του κυκλώματος υιοθετεί τρεις-απομόνωση ακροδεκτών για είσοδο, παροχή ρεύματος και επικοινωνία.
Εισαγωγή
Δυνατότητα μέτρησης 8 καναλιών σημάτων τάσης DC εντός της περιοχής 0-5V.
Ή 8 κανάλια σημάτων τάσης DC εντός της περιοχής 0-10V.
Ή 8 κανάλια σημάτων ρεύματος DC εντός της περιοχής 0-20 mA.
Άλλες Αναλυτικές Παράμετροι
| Κατηγορία παραμέτρων | Προδιαγραφές |
| Αριθμός καναλιών εισόδου | 8 κανάλια |
| Ανάλυση μετατροπής A/D | 16 BIT |
| Χρόνος μετατροπής A/D | 250 KHz (Σημείωση: Συνήθως αναφέρεται στον ρυθμό δειγματοληψίας A/D, μια κοινή βιομηχανική έκφραση) |
| Ανάλυση μετατροπής D/A | 12 BIT |
| Χρόνος μετατροπής D/A | 12 BIT (Σημείωση: Συνιστάται να επιβεβαιώσετε εάν πρόκειται για σφάλμα ετικέτας παραμέτρου. Συνήθως, ο χρόνος μετατροπής D/A εκφράζεται σε μονάδες όπως μs. Εάν είναι συνεπής με την ανάλυση, μπορεί να γίνει κατανοητός ως "Ανάλυση μετατροπής D/A |
| Μέθοδος Επικοινωνίας | Διεπαφή RS485, σύστημα 2 καλωδίων |
| Απόσταση οδήγησης | 1200 μέτρα |
| Ρυθμός Baud επικοινωνίας | 4800, 9600, 19200 bps |
| Λειτουργία ισοτιμίας επικοινωνίας | Καμία ισοτιμία, περιττή ισοτιμία, άρτια ισοτιμία. 8 bit δεδομένων, 1 bit διακοπής |
| Πρωτόκολλο Επικοινωνίας | MODBUS RTU |
| Τάση απομόνωσης | 1000V (Σημ |
| Τάση τροφοδοτικού | DC24V ± 0,1V (Συμπληρωματική μονάδα "V" για σαφήνεια, σύμφωνα με τις προδιαγραφές παραμέτρων βιομηχανικής ισχύος) |
| Διαστάσεις επιλογής μοντέλου |
Συνολικές Διαστάσεις: 88mm × 72mm × 59mm |
